量程：

0-30米

精度：

+-5mm

頻率：

26Ghz

一、導波雷達物位計測量原理：

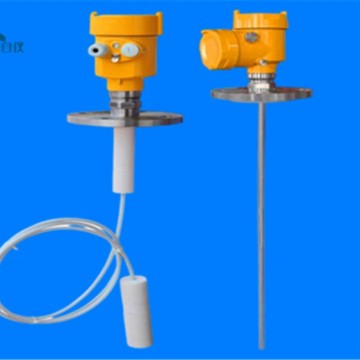

導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

二、導波雷達物位計特點：

• 由于采用了先進的微處理器和獨特的Echo Discovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。

• 多種過程連接方式及探測組件的型式，使得7000系列導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

• 采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

三、技術參數：

適用介質：液體，特別是低介電常數的液體

應   用：無離子水、脫氧水等液體的測量

防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb

測量范圍：6m

頻   率：500MHz-1.8GHz

天   線：同軸管式天線

測量精度：±5mm

過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)

過程壓力：（-0.1～4）MPa

信號輸出：（4～20）mA/HART

現場顯示：四位LCD  可編程

電   源：兩線制（DC24V)/四線制（DC24V/AC220V）

外   殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔

過程連接：螺紋/法蘭（選配）
