- 電壓：
- 380V
- 功率：
- 3.0KW
- 轉速：
- 1440r/min

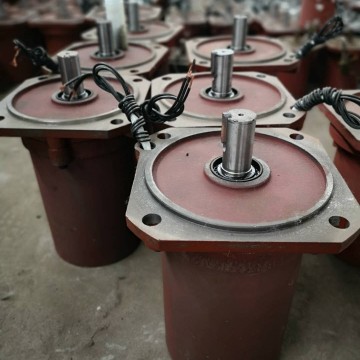

防爆型電動機YBDF-WF322-4 防水型
揚州華通YBDF系列電動機的防爆標志為Exd ⅡBT4，適用于工廠Ⅱ類A級、B級電氣設備，溫度組別為T1、T2、T3、T4組性氣體混合物存在的環境。防爆電機型號：YBDFYBDFYBDFYBDFYBDFYBDFYBDFYBDFYBDFYBDF ，YBDFYBDFYBDFYBDFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WFYBDF-WF-422-4。
閥門電裝選型與行程位置調整控制不當：閥門電裝有兩個重要參數。啟閉力矩值應包括閥門實際工作扭矩值加上閥門自身扭矩值,啟閉力矩大小影響閥門使用,力大易壞,力小易漏。在選型配套上應有足夠的余量（一般要求大于閥門實際操作轉矩值1.1～1.3倍）。行程位置控制與閥門口徑大小、啟閉時間長短及結構形式等有關。閥門電裝配套的電機為專用電機,短時工作制,時間10-15min。如在短時工作時間內高負載,造成電機發熱絕緣等級下降造成損壞。
調試安裝使用不當：閥門電裝分為水平安裝和垂直安裝2種。在垂直安裝時電機尾端在下方。在穿線套筒橡膠件密封失效時,腔體內的潤滑油脂通過電纜出線口進入電機內腔易使繞組短路而燒壞電機。按jb規定,電動裝置的手輪轉動方向應與輸出軸轉動方向一致,順時針為關閥,逆時針為開閥。若電機實際轉動方向與規定不符,則需更換三相電源的任意兩相（對調即可）。否則因反相,使保護措施失效造成電機損壞。由于閥門專用電機是高負載短時工作制。如果連續調試時間過長超過額定時間,導致電機發熱損壞.
|
閥門電機代號 |
防護要求 |
基座號 |
參考功率KW |
|
YDF/YDF2/YBDF/YBDF2 （YDF和YDF2為普通型）
（YBDF和YBDF2為隔爆型） |
WF |
111-4 |
0.06 |
|
WF |
112-4 |
0.09 |
|
|
WF |
121-4 |
0.12 |
|
|
WF |
211-4 |
0.18 |
|
|
WF |
212-4 |
0.25 |
|
|
WF |
221-4 |
0.37 |
|
|
WF |
222-4 |
0.55 |
|
|
WF |
223/231-4 |
0.75 |
|
|
WF |
232/311-4 |
1.1 |
|
|
WF |
312-4 |
1.5 |
|
|
WF |
321-4 |
2.2 |
|
|
WF |
322-4 |
3.0 |
|
|
WF |
411-4 |
4.0 |
|
|
WF |
412-4 |
5.5 |
|
|
WF |
421-4 |
7.5 |
|
|
WF |
422-4 |
11 |
