- 輸 入：
- 0-5V等
- 輸 出：
- 4-20mA
- 隔離電壓：
- 3000VDC
兩線制電壓信號輸入配電型傳感器和電橋（稱重）檢測電路的配送:DIN3 ISO V-4-20mA. DIN3系列 電位器、電橋二線制電壓信號隔離變送器.
| 產品類別： | 隔離放大器隔離變送器 >> 無源型隔離放大器|隔離變送器|信號隔離器|隔離配電器|隔離控制器 | ||
| 輸 入： | 0-5V等 | 輸 出： | 4-20mA |
| 隔離方式： | 磁電光電 | 隔離電壓： | 3000VDC |
| 封裝方式： | DIN35 | 關 注 度： | 該產品已被關注 475 次 |
| 說 明： | 兩線制電壓信號輸入配電型傳感器和電橋（稱重）檢測電路的配送:DIN3 ISO V-4-20mA. | ||
SunYuan超小體積、低成本、高精度標準DIN35導軌安裝的隔離變送器，是二線制電壓信號隔離配電模塊，可實現兩線制電壓輸入配電型傳感器和電橋（稱重）檢測電路的電壓信號配送。
產品設計為低成本、小體積的標準DIN35導軌安裝方式，內部包含電流信號調制電路，電磁隔離變換電路及信號還原解調電路。供電電壓范圍12-32VDC，輸入等效電阻小、線性度高，信號輸入與輸出之間可達到3000VDC隔離耐壓。產品使用十分方便，無需外圍器件，即可實現兩線制電壓輸入配電型傳感器和電橋（稱重）檢測電路的電壓信號隔離輸出功能，用戶設計時可參考典型應用電路圖。
SMD工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出3KVDC隔離（全隔離型），并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
產品特點
● 二線制傳感器電壓信號隔離配電轉換
● 精度誤差等級：非隔離型0.1級；隔離型0.2級
● 內置線性化處理和長線補償電路（非線性度<0.05%）
● 信號輸入與輸出3KVDC隔離（全隔離型）
● 給傳感器供電電壓范圍12-32VDC
● 輸入等效電阻小、線性度高
● 低成本、小體積IC封裝和DIN35導軌安裝方式
● 工業級溫度范圍: - 25℃ ~ + 70℃
典型應用
● PLC/DCS從傳感器直接獲取電壓信號
● 位移、電位器信號采集隔離與控制
● 工業現場地線干擾抑制
● 稱重信號轉換成標準4-20mA模擬信號
● 壓力傳感器信號采集及配電
● 模擬信號遠程無失真傳輸
● 電橋（稱重）檢測電路的電壓信號配送
產品選型舉例
例1： DIN35導軌安裝帶接線端子型，電壓信號輸入； 隔離采集信號輸出：4-20mA；
產品型號： DIN3 ISO V-4-20mA
DIN3系列 產品詳細技術資料：
DIN3系列 電位器、電橋二線制電壓信號隔離變送器：DIN3 ISO V-4-20mA
DIN3系列 4-20mA(0-20mA)電流環路隔離器： DIN3 ISO 4-20mA
DIN3系列 兩線制4-20mA模擬量隔離配電器：DIN3 ISO 4-20mA-F
DIN3系列 兩線制4-20mA模擬量隔離控制器：DIN3 ISO 4-20mA-E
DIN3系列 模擬量隔離放大器隔離變送器：DIN3 ISOEM U-P-O/(A-P-O)
產品外形尺寸及典型應用

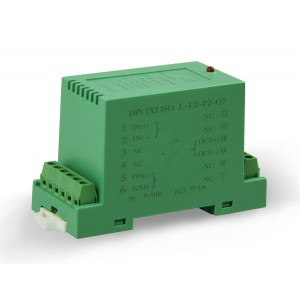

產品圖片
