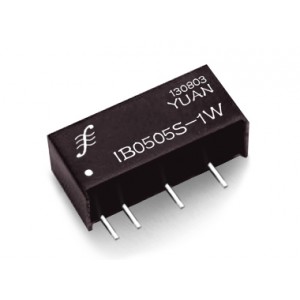

IB S/D系列模塊電源，定電壓輸入1KVAC隔離穩壓單輸出，輸出端有過載和短路保護功能，空載時電壓不會升高。主要用于自動化設備、數控機床、停車場、門禁刷卡等，與計算機控制系統需要通訊的RS232/RS485接口防雷抗干擾電源隔離。

    DC-DC電源模塊（模塊電源）典型應用、電壓極性變換、外接濾波電容的選擇、過載短路保護電路和串并聯使用詳細介紹。正確的使用方法可以延長產品的使用壽命，避免干擾、過熱、自激、啟動不良等現象的出現以及不可修復的損壞。

輸入電壓
5V/9V/12V/15V/24V DC
輸出電壓
3.3V/5V/9V/12V/15VDC
如需其它規格, 請咨詢順源科技公司

電氣特性
以下數據除特殊說明外,均是在 TA=25° C,  標稱輸入電壓,  額定輸出電流時測得.
輸入特性
電壓范圍                                         +/- 10%
濾波                                                陶瓷電容
隔離特性
額定電壓                                         1000 VAC
泄漏電流                                         1 m A
電阻                                                109Ohm
電容                                                60 p TYPE.

輸出特性
電壓精度                                         +/- 2 %, max.
( 20 MHz BW)  紋波及噪音                         50 mV p-p,TYP
可持續短路時間                              輸出具有過載和短路保護功能(>20s)
線性電壓校準                                 +/- 1.2 % / 1.0 % of Vin
負載電壓校準                                 +/- 8 %. load = 20 ~ 100 %
溫度系數                                        +/- 0.02 % / °C


一般特性
效率                                                60% to 80 %
開關頻率                                         60 - 125KHz
工作溫度( 環境)                               - 40° C to + 85° C
存儲溫度                                          - 55 °C to + 125 °C
降低定額值                                      見溫度特性曲線圖
濕度                                                 ≤  90 %,  非壓縮
冷卻方式                                         自然空冷

體積特性
SIP  封裝尺寸                                  1W:19.60 x 6.00 x 10.00 mm
                                                       0.77 x 0.23 x 0.39 英寸
                                                       2W:19.60 x 7.00 x 10.00 mm
                                                       0.77 x 0.28 x 0.39 英寸
重量                                                2 g - 3.5 g
外殼材料                                         非傳導阻燃黑塑料

產品型號舉例　 輸入電壓范圍　  輸出電壓　 輸出電流　 效率

IB0505S-W25　  4.75-8.5VDC　　　 5VDC　　　50mA　　 68%

IB0505S-W75　 4.75-8.5VDC　　　 5VDC　　 150mA　 　71%

IB0505S-1W　    4.75-8.5VDC　　　 5VDC　　 200mA　　 71%

IB1212S-1W　    11.2-14.2VDC　　   12VDC　　  84mA　 　70%

IB2412S-2W　　 22.6-28.4VDC　　 12VDC　　 166mA　　 70%

IB2405S-2W　　 22.6-28.4VDC　　　5VDC　　 400mA　　 73%

IB2405S-3W　　 23.2-26.4VDC　　　5VDC　　 600mA　　 73%

外形及PCB布板參考尺寸

DC-DC模塊電源產品選型、檢測及外接保護參考方法
（1）DC-DC模塊電源外接保護電路參考.

（2）DC-DC模塊電源選型

（3）DC-DC模塊電源高壓隔離檢測，電源模塊主要參數檢測.

（4）DC-DC模塊電源應用指南（外接濾波電容選擇）.

順源科技DC-DC模塊電源常用產品簡介

（1） 門禁刷卡機專用隔離模塊電源：IB0505S-1W;IB0512S-2W;IB0305S-W5　
IB/VB系列 VBXXXXS-1W/2W產品，輸入與輸出之間的隔離電壓1KVAC，抗干擾能力強。定電壓輸入穩壓輸出（標稱誤差< 2%），輸出具有自恢復過載短路保護功能。標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_63.html

（2） RS485/422/232/CAN總線接口隔離電源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W產品，輸入與輸出之間的隔離電壓1KVAC。定電壓輸入非穩壓輸出（標稱誤差< 5%），標準SIP 4 Pin/DIP 8 Pin 低成本、小體積阻燃封裝。在計算機232/485遠程通訊及智能控制等行業廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_40.html

（8） 隔離變送器兩線制回路取樣配電專用電源：BHK系列
專為壓力、位移、溫濕度等兩線制傳感器與變送器之間的隔離供電與配電而設計，產品具有高隔離、小體積、超低功耗等特點，廣泛用于數控機床，儀器儀表，工控智能化等領域。

產品內部采用DC-DC混合集成模塊組合構成，通過將單路輸入直流電壓隔離轉換，可獲得四路輸出為一致或分別不同的直流電源電壓，并且各回路都增加了浪涌抑制保護電路。產品在滿足輸入輸出之間4KVAC脈沖群隔離，輸出1/輸出2/輸出3/輸出4之間2KVAC隔離的基礎上，每路輸出都具有8KV防靜電和自恢復過載短路保護功能，保護現場儀器設備免受浪涌沖擊損壞，以保證工業現場用電安全可靠。
